Un dibujo técnico es una forma de comunicación gráfica. Es una forma, sistema o lenguaje de representación de objetos, en el marco de actividades industriales y de diseño, desde las ideas más globales del objeto hasta los más mínimos detalles y siguiendo unas normas llamadas normas del dibujo técnico. El dibujo técnico describe de forma exacta y clara, dimensiones, formas, características y la construcción del objeto que se quiere reproducir.
Objetivo de aprendizaje:
Aplicar los fundamentos y normas de dibujo técnico mecánico en la representación de partes, piezas y estructuras para la producción metalmecánica.
Acompañamiento pedagógico:
Asistir el estudiante a las clases virtuales “ZOOM” de acuerdo al horario programado y junto con el docente; además los padres o tutores tener presente el control de las actividades de los estudiantes y la realización de actividades autónomas por parte de los estudiantes.
Valores:
-
Asumir una actitud reflexiva y analítica en la representación gráfica de partes, piezas y estructuras metálicas.
-
Mostrar orden, precisión y método en las actividades.
-
Ser responsable y honesto en la presentación de trabajos.
Link de planificación
Conceptos de Dibujo Técnico
Este espacio recoge las operaciones y conocimientos del Dibujo Técnico directamente relacionados con la Interpretación gráfica (proyecciones, vistas, cortes, secciones, acotaciones…) que se imparte en la Formación Profesional del País Vasco.
Link de Información:
Normativa: https://ibiguridt.wordpress.com/
Instrumentos para Dibujo: https://ibiguri.wordpress.com/temas/materiales/
VISTAS DE UN OBJETO O FIGURA

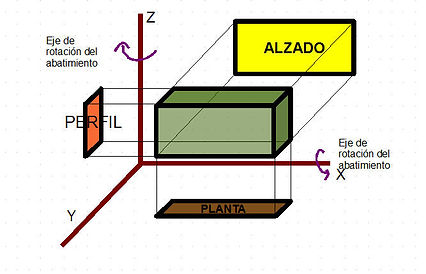

Las vistas de un objeto son las caras del mismo. Un objeto tiene siempre 6 caras o vistas pero dibujaremos sólo 3, porque con 3 vistas es suficiente para saber cómo es el objeto y poderlo así diseñar.
El dibujo de las vistas de un objeto es un dibujo en 2 dimensiones.
A las vistas que dibujamos le llamaremos:
-
ALZADO.- es la vista frontal del objeto (la que más define el objeto)
-
PERFIL.- es la vista lateral izquierda del objeto, se dibuja siempre a la derecha del alzado.
-
PLANTA.- es la vista superior del objeto cuando nos colocamos frente al mismo, es decir lo que vemos desde arriba cuando nos colocamos frente al objeto.
Link de Información:
ALZADO PLANTA Y PERFIL VISTAS:
https://www.areatecnologia.com/TUTORIALES/VISTAS%20DE%20UN%20OBJETO.htm
Plegados de Papel
Diapositiva
Video
AutoCAD
Diapositiva
Video
Link para descargar autocad
-
Como Instalar el AutoCAD 2018
Video de apoyo:
Diseños de Práctica de AutoCAD
Tipos de líneas
Si comenzamos un dibujo desde el principio, debemos configurar AutoCAD con algunas opciones por defecto, una de ellas es cargar los Tipos de Línea para poder usarlos en el archivo dwg.
En este artículo os mostraré como configurar AutoCAD y cargar los Tipos de Línea para poder usarlos en nuestro archivo actual de dibujo.
Configurar AutoCAD. Cargar tipos de línea.
Por defecto AutoCAD no tiene ningún tipo de línea cargado, por lo que si vamos a utilizar diferentes tipos de líneas para el proyecto será necesario configurar AutoCAD para cargar los que utilicemos.
